Автоматика парового котла: устройство, функции и требования к системе управления

Автоматика парового котла обеспечивает управление оборудованием, поддержание рабочих параметров и защиту от опасных режимов. Она контролирует давление и температуру пара, уровень воды, работу горелки, питательных насосов, тяги, арматуры и других элементов котельной.

Для промышленного объекта автоматизация особенно важна. Паровой котел работает при высокой температуре и давлении, а изменение нагрузки производства может происходить быстро. Без автоматического регулирования оператору пришлось бы постоянно контролировать множество параметров и вручную корректировать работу оборудования.

Современная система управления не только упрощает эксплуатацию, но и помогает снизить расход топлива, стабилизировать давление пара, сократить количество аварийных остановок и вести историю работы котельной. При этом автоматика должна подбираться под конкретный котел, горелку, вид топлива и технологическую схему.

Зачем нужна автоматика парового котла

Основная задача автоматизации — поддерживать заданный режим работы без постоянного ручного вмешательства. Система получает сигналы от датчиков, сравнивает их с установленными значениями и воздействует на исполнительные механизмы.

Автоматика помогает:

• поддерживать заданное давление пара;
• регулировать производительность котла;
• управлять подачей топлива и воздуха;
• контролировать уровень воды;
• обеспечивать безопасный розжиг горелки;
• предотвращать перегрев и превышение давления;
• защищать оборудование при снижении уровня воды;
• управлять питательными насосами;
• контролировать тягу и дымоудаление;
• передавать аварийные сигналы оператору;
• сохранять данные о работе котельной.

Уровень автоматизации зависит от мощности котла, вида топлива, рабочего давления, требований к безопасности и режима эксплуатации. Для небольшой установки может использоваться локальный шкаф управления, а для промышленного комплекса — распределенная система с диспетчеризацией.

Как работает система управления

Система управления состоит из измерительных приборов, контроллера, исполнительных механизмов и программного обеспечения. Датчики фиксируют текущие параметры, контроллер обрабатывает сигналы, а исполнительные устройства изменяют режим работы котла.

Общий алгоритм выглядит следующим образом:

1. датчики измеряют давление, температуру, уровень воды и другие параметры;
2. сигналы поступают в контроллер или шкаф автоматики;
3. контроллер сравнивает значения с заданными уставками;
4. система корректирует подачу топлива, воздуха, воды или пара;
5. при опасном отклонении срабатывает предупредительная или аварийная защита;
6. оператор получает информацию о состоянии оборудования.

Например, при снижении давления пара автоматика увеличивает тепловую мощность горелки в пределах допустимого диапазона. Когда давление достигает установленного значения, подача топлива уменьшается. Такой принцип позволяет поддерживать более стабильный режим и избегать резких перепадов.

Из чего состоит автоматика котла

Система автоматизации включает несколько взаимосвязанных групп оборудования. Их состав определяется конструкцией котла и требованиями проекта.

Датчики и измерительные приборы

Датчики передают системе управления информацию о текущем состоянии котла и вспомогательных контуров. Для промышленной установки важны не только сами приборы, но и точность их показаний, диапазон измерения и корректность установки.

В котельной применяются датчики:

• давления пара и питательной воды;
• температуры воды, пара и дымовых газов;
• уровня воды в барабане или баке;
• наличия и контроля пламени;
• разрежения и тяги;
• давления газа или жидкого топлива;
• расхода топлива, воды и пара;
• загазованности помещения;
• вибрации и состояния насосного оборудования.

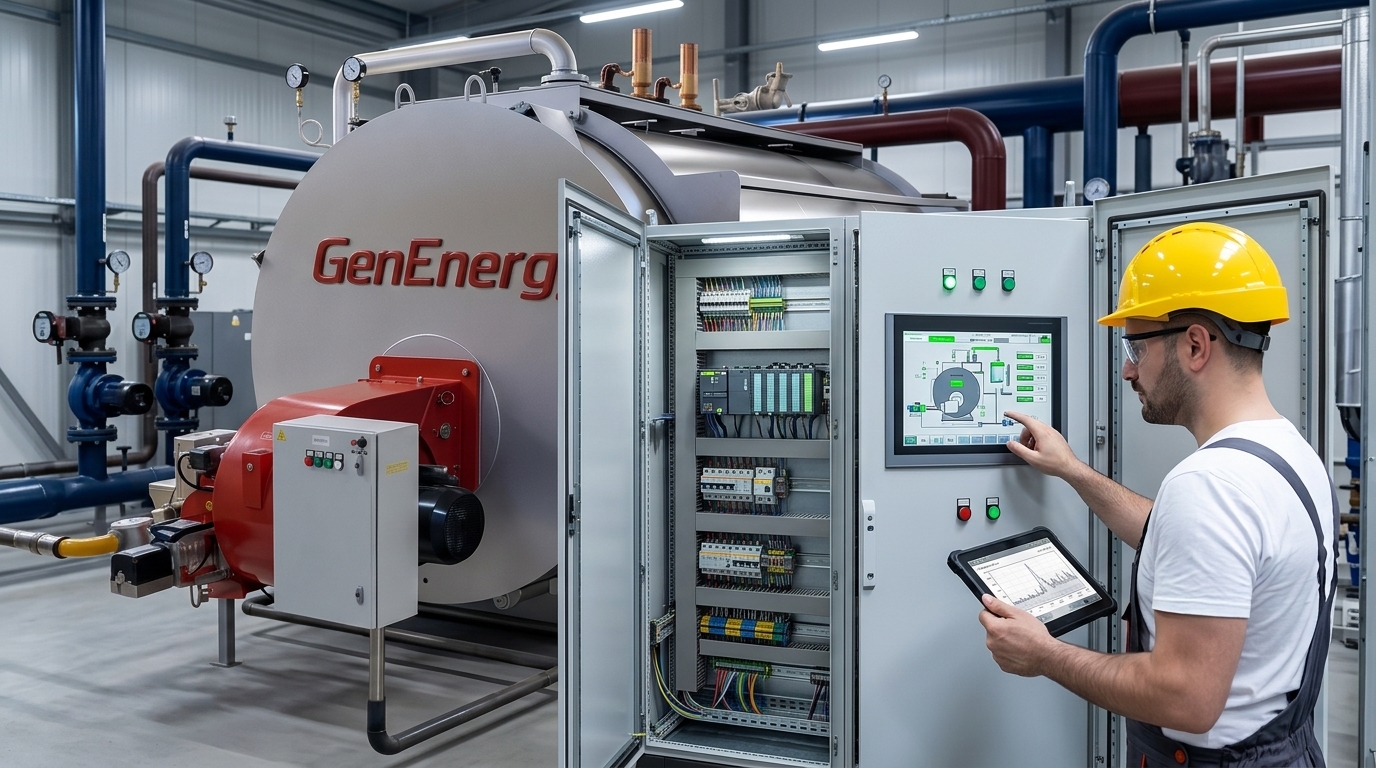

Контроллер и шкаф управления

Контроллер обрабатывает сигналы от датчиков и выполняет заданный алгоритм управления. В шкафу автоматики размещаются контроллеры, блоки питания, реле, коммутационные элементы, устройства защиты и интерфейсные модули.

На лицевой панели могут располагаться сенсорная панель, кнопки управления, индикаторы и аварийная сигнализация. Оператор видит давление, температуру, уровень воды, состояние горелки, насосов и защит.

Исполнительные механизмы

Исполнительные устройства изменяют работу котельного оборудования по команде контроллера. К ним относятся регулирующие клапаны, сервоприводы, частотные преобразователи, пускатели, электромагнитные клапаны и приводы воздушных заслонок.

Их задача — регулировать подачу топлива и воздуха, управлять питательными насосами, поддерживать уровень воды и изменять производительность котла.

Система сигнализации

Сигнализация сообщает оператору о выходе параметров за предупредительные границы, отказе оборудования или срабатывании защиты. Для важных объектов предусматривается передача сообщений на диспетчерский пункт или в систему удаленного мониторинга.

Регулирование работы котла

Автоматизация паровых котлов должна поддерживать несколько ключевых параметров. Основным регулируемым показателем обычно является давление пара, но стабильная работа невозможна без согласованного управления водой, топливом, воздухом и дымовыми газами.

Регулирование давления пара

Давление сравнивается с заданной уставкой. При снижении давления система увеличивает подачу топлива и воздуха, а при достижении заданного значения уменьшает тепловую мощность.

Для котлов с переменной нагрузкой применяется плавное или ступенчатое регулирование. Выбор зависит от конструкции горелки, диапазона модуляции и требований технологических потребителей.

Регулирование уровня воды

Недостаточный уровень воды может привести к перегреву теплообменных поверхностей, а избыточный — к ухудшению качества пара и нарушению работы сепарационных устройств.

Автоматика регулирует подачу питательной воды с помощью насоса и регулирующего клапана. На ответственных котлах может использоваться многоуровневая схема контроля с учетом расхода пара и воды.

Регулирование горения

Для устойчивого горения необходимо поддерживать правильное соотношение топлива и воздуха. Недостаток воздуха вызывает неполное сгорание, увеличение выбросов и снижение эффективности. Избыток воздуха повышает потери с дымовыми газами.

Система управления регулирует работу горелки, вентилятора и воздушных заслонок, чтобы поддерживать оптимальный режим в заданном диапазоне мощности.

Управление продувкой

В котловой воде постепенно концентрируются растворенные соли. Продувка позволяет удалить часть воды с повышенным солесодержанием и заменить ее подготовленной водой.

Автоматическая система может управлять непрерывной или периодической продувкой по заданному алгоритму или сигналу датчика электропроводности.

Аварийная защита парового котла

Аварийная защита отключает оборудование при возникновении опасного режима. Она должна работать независимо от обычного регулирования и обеспечивать безопасную остановку котла.

Основные причины аварийного отключения:

• превышение давления пара;
• снижение уровня воды ниже допустимого значения;
• перегрев отдельных элементов;
• погасание пламени;
• недопустимое снижение или повышение давления газа;
• нарушение тяги;
• отказ питательного насоса;
• прекращение подачи воздуха;
• загазованность помещения;
• отказ критически важного датчика;
• потеря электропитания.

После аварийного отключения автоматика должна зафиксировать причину остановки. Повторный запуск выполняется только после проверки оборудования и подтверждения безопасного состояния.

Автоматика горелки

Автоматика горелки отвечает за безопасную последовательность запуска, розжига и остановки. Алгоритм может включать предварительную вентиляцию топки, проверку давления топлива, подачу воздуха, розжиг, контроль пламени и переход на рабочую мощность.

В систему управления горелкой входят:

• программатор или контроллер горелки;
• трансформатор и электроды розжига;
• датчик контроля пламени;
• газовые или топливные клапаны;
• реле давления топлива и воздуха;
• вентилятор и привод воздушной заслонки;
• устройства аварийной блокировки.

Если пламя не возникло или погасло во время работы, подача топлива должна автоматически прекращаться. После этого повторный запуск допускается только после выполнения предусмотренной алгоритмом продувки и проверки причин сбоя.

Локальная автоматика и диспетчеризация

Локальный шкаф управления позволяет оператору контролировать оборудование непосредственно в котельной. Для крупных предприятий этого может быть недостаточно, поэтому применяется диспетчеризация с передачей данных на удаленный пост.

Диспетчеризация позволяет:

• видеть параметры нескольких котлов одновременно;
• получать сообщения об авариях;
• контролировать расход топлива и воды;
• анализировать историю работы;
• отслеживать наработку оборудования;
• управлять режимами с операторского места;
• формировать отчеты по эксплуатации.

Удаленный контроль особенно полезен для котельных, расположенных на удаленных площадках, и предприятий с несколькими производственными корпусами. При этом система связи и программное обеспечение должны соответствовать требованиям информационной безопасности объекта.

Модернизация автоматики

На действующих котельных часто устанавливается оборудование с устаревшей системой управления. Со временем прекращается выпуск контроллеров и датчиков, усложняется поиск запчастей, а точность регулирования снижается.

Модернизация может включать:

• замену шкафа управления;
• установку современного контроллера;
• замену датчиков давления и температуры;
• обновление цепей безопасности;
• установку частотных преобразователей;
• модернизацию автоматики горелки;
• добавление диспетчеризации;
• настройку алгоритмов регулирования;
• обновление операторского интерфейса.

Перед модернизацией обследуются котел, горелка, насосы, арматура, кабельные линии и существующая логика управления. Нельзя просто заменить контроллер без проверки совместимости всех элементов.

Если автоматика модернизируется одновременно с заменой котла, параметры системы управления проектируются под новое оборудование. В таком случае можно сразу согласовать автоматику с промышленными паровыми котлами, горелкой, водоподготовкой и паровой обвязкой.

Пусконаладка системы управления

Даже правильно смонтированная автоматика требует настройки. Пусконаладочные работы подтверждают, что датчики корректно измеряют параметры, исполнительные механизмы работают в нужном направлении, а защитные алгоритмы срабатывают при заданных условиях.

В рамках пусконаладки выполняются:

• проверка электрических соединений;
• настройка датчиков и измерительных каналов;
• проверка сигналов от исполнительных механизмов;
• настройка алгоритма запуска горелки;
• проверка регулирования давления пара;
• проверка управления питательными насосами;
• тестирование аварийных защит;
• настройка сигнализации;
• проверка работы при изменении нагрузки;
• фиксация рабочих уставок и параметров.

Профессиональная пусконаладка котлов особенно важна после замены контроллера, горелки, датчиков, шкафа управления или реконструкции котельной обвязки.

Типичные неисправности автоматики

Сбой системы управления не всегда означает неисправность контроллера. Причиной могут быть повреждение кабеля, неправильная настройка датчика, отказ питания, неисправность исполнительного механизма или нарушение рабочего режима самого котла.

Наиболее распространенные проблемы:

• ложные срабатывания защит;
• нестабильные показания датчиков;
• ошибки связи между контроллером и панелью;
• отказ реле и блоков питания;
• неполное открытие регулирующего клапана;
• сбои системы контроля пламени;
• неправильная работа частотного преобразователя;
• потеря сигналов от насосов;
• самопроизвольный перезапуск контроллера;
• нарушение логики запуска оборудования.

При появлении повторяющихся ошибок не следует ограничиваться сбросом аварии. Необходимо проверить журнал событий, измерительные цепи, питание и фактическое состояние оборудования.

Обслуживание автоматики

Автоматика требует регулярного контроля, поскольку точность системы зависит от состояния датчиков, контактов, кабелей и исполнительных устройств. Периодичность проверки определяется документацией производителя и режимом работы котельной.

При техническом обслуживании проверяются:

• точность показаний датчиков;
• состояние кабельных соединений;
• работа реле и блоков питания;
• срабатывание защитных цепей;
• состояние клапанов и приводов;
• сигналы от насосов и вентиляторов;
• работа панели оператора;
• архив аварийных событий;
• целостность программных настроек;
• работа системы диспетчеризации.

Регулярное сервисное обслуживание котельного оборудования позволяет включить автоматику в общий график диагностики и заранее выявлять элементы, которые требуют замены или настройки.

Как выбрать систему автоматизации

Система выбирается по техническому заданию, а не только по марке контроллера. Необходимо учитывать тип котла, горелки, топлива, давление, производительность, количество контуров и требования к резервированию.

Перед проектированием определяются:

• количество и типы котлов;
• состав горелочных устройств;
• контролируемые параметры;
• количество насосов и клапанов;
• необходимость резервирования;
• уровень диспетчеризации;
• условия размещения шкафа;
• требования к электроснабжению;
• необходимость интеграции с системой предприятия;
• возможность дальнейшего расширения.

Для новой котельной автоматика проектируется вместе с оборудованием. При реконструкции сначала проводится обследование существующей схемы, после чего определяется объем модернизации и возможность поэтапного внедрения.

Заключение

Автоматика парового котла обеспечивает регулирование, контроль и безопасность работы котельного оборудования. Она управляет горелкой, питательными насосами, подачей топлива и воздуха, продувкой, поддерживает давление пара и отключает установку при опасных отклонениях.

Система включает датчики, контроллер, шкаф управления, исполнительные механизмы, сигнализацию и, при необходимости, диспетчеризацию. Ее параметры должны соответствовать конструкции котла, горелке, виду топлива и технологическим задачам предприятия.

При замене или модернизации автоматики важно проверить совместимость всех элементов и выполнить полноценную пусконаладку. Это позволяет избежать ложных аварий, нестабильного регулирования и опасной эксплуатации оборудования.
